板金/板金溶接 加工サービス
R曲げを含む複雑形状から溶接加工まで、3Dデータ1つで見積取得から手配まで可能です。
最短10分の見積回答と1日目出荷による短納期対応から、価格重視の量産案件まで、あらゆる板金加工のニーズに対応しています。
-
出荷日最短1日目
-
見積回答最短10分
-
対応数量試作大歓迎！1個～
-
薄板から樹脂まで対応溶接加工
-
部品製作だけに留まらない対応力ユニット組み立て対応
-
加工バリエーション試作プレス・
エッチング加工
サービスの特長
-
切断曲げ加工 -
溶接加工 -
表面処理／塗装 -
樹脂曲げ・溶接加工 -
試作プレス加工 -
エッチング加工
用途に合わせてお好みの溶接工法を選択可能
メビーマーケットプレイスでは、仕様用途に合わせて溶接工法を自由に選択することができます。
コスパ重視のアーク溶接、仕上がり重視のレーザー溶接など、案件ごとに最適な工法での溶接をご提供します。
※お見積もり時には2D図面等で溶接の詳細指示が必要となります
特殊材から薄板溶接、樹脂の溶接まであらゆる溶接バリエーションを用意
-
チタンや銅の溶接にも対応しています -
最薄0.1tの薄板溶接 -
樹脂の溶接や溶着ももちろん対応
ユニット単位でのご注文で組み立てまで対応
部品単品の製造だけでなく、組立加工にも対応しております。
組み立て後の納品により、受け入れや組み立て等のお客さまの作業軽減が可能です。ユニット単位でのご相談・ご注文お待ちしています。

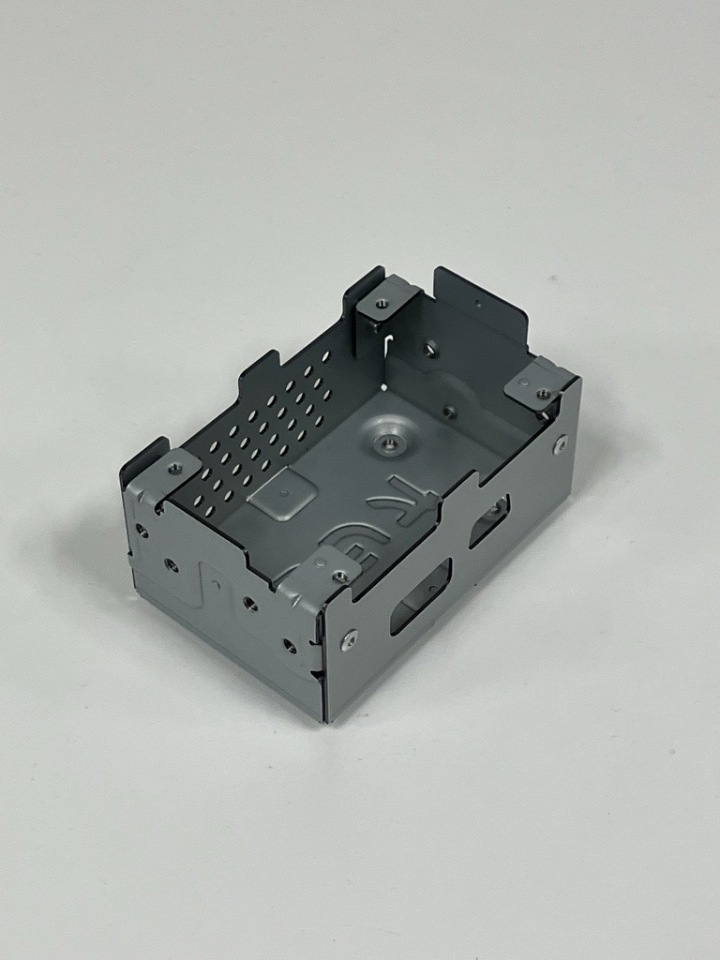

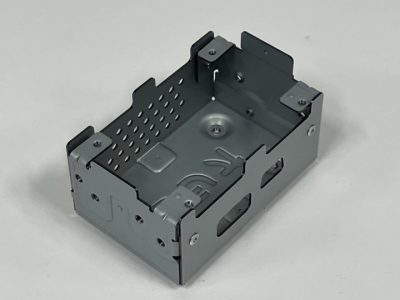

（写真：京浜パネル工業(株)様自社設計品、SECCの板金筐体、設計～加工～塗装～組み立て迄）
豊富な加工対応力
-
切断曲げ加工
-
溶接加工
-
表面処理／塗装
-
樹脂曲げ・溶接加工
-
試作プレス加工
-
エッチング加工
選べる溶接工法
用途に合わせてお好みの溶接工法を選択可能
メビーマーケットプレイスでは、仕様用途に合わせて溶接工法を自由に選択することができます。
コスパ重視のアーク溶接、仕上がり重視のレーザー溶接など、案件ごとに最適な工法での溶接をご提供します。
※お見積もり時には2D図面等で溶接の詳細指示が必要となります
溶接バリエーション
特殊材から薄板溶接、樹脂の溶接まであらゆる溶接バリエーションを用意
-
チタンや銅の溶接にも対応しています
-
最薄0.1tの薄板溶接
-
樹脂の溶接や溶着ももちろん対応
組立対応
ユニット単位でのご注文で組み立てまで対応
部品単品の製造だけでなく、組立加工にも対応しております。
組み立て後の納品により、受け入れや組み立て等のお客さまの作業軽減が可能です。ユニット単位でのご相談・ご注文お待ちしています。
（写真：京浜パネル工業(株)様自社設計品、SECCの板金筐体、設計～加工～塗装～組み立て迄）

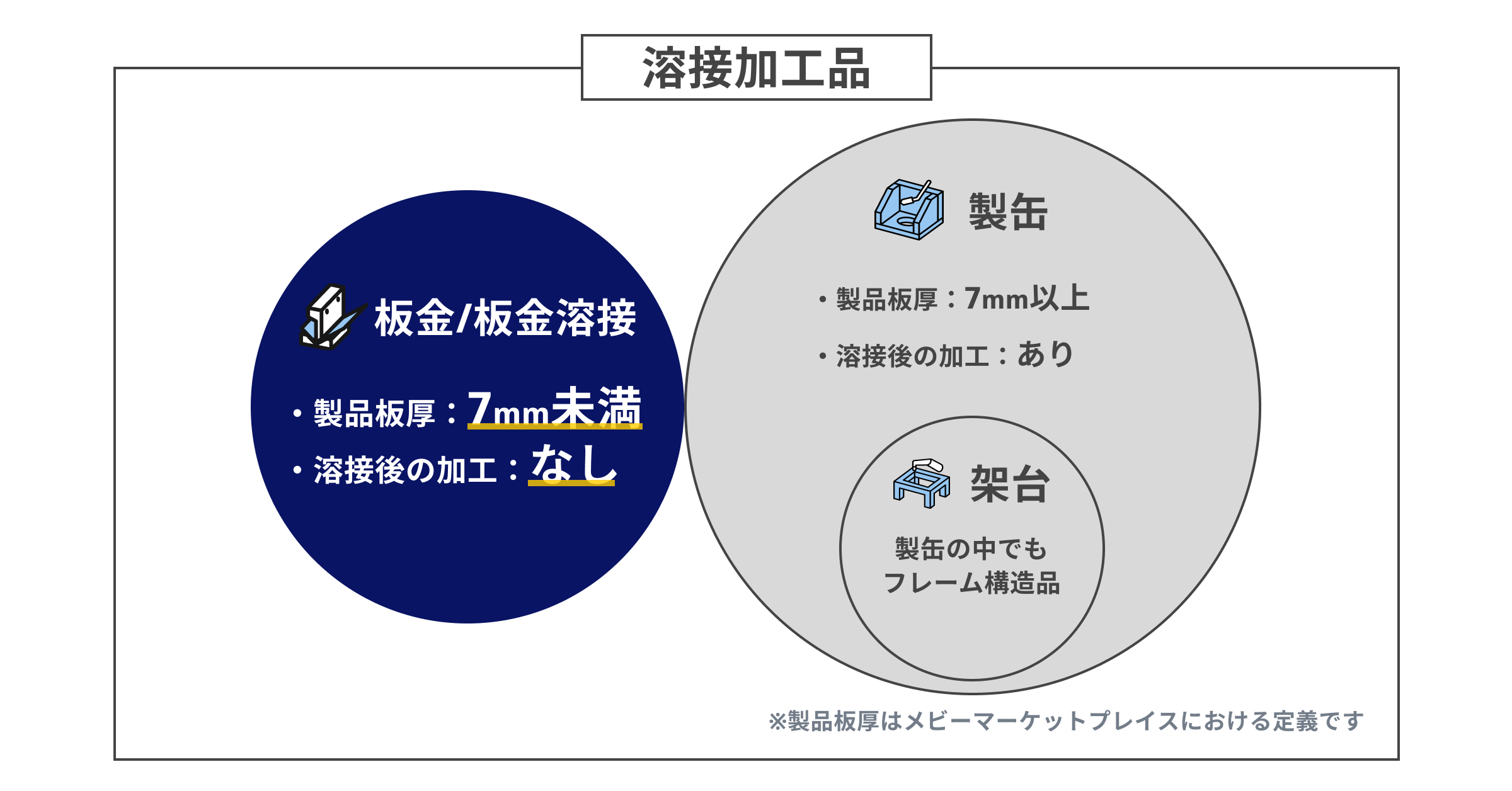

板金/板金溶接とは？
メビーマーケットプレイスでは、溶接加工品の中でも次の2つの要素を持つ製品を「板金/板金溶接加工品」として定義しています。
①使用する素材の板厚が7㎜未満の製品、②溶接後に機械加工を施さない製品
材質
ステンレス
錆びにくい、耐熱性に優れるという特性から食品、医療業界を中心に用いられる材質です。
汎用的なSUS304から高機能のSUS316、溶接加工のしやすいSUS430までを取り扱っています。
|
分類
|
材質
|
仕様
|
|
オーステナイト系
|
SUS304
|
SUS304（BA) , SUS304（No.1) , SUS304（2B)
SUS304（片面＃400研磨) , SUS304（両面＃400研磨） SUS304（片面ヘアライン) , SUS304（両面ヘアライン) SUS304（シム、H) 縞鋼板（SUS304) パンチングメタル（SUS304） |
|
SUS316
|
SUS316（2B）
|
|
|
フェライト系
|
SUS430
|
SUS430（2B）
|
-
SUS溶接加工×バフ研磨仕上げ -
SUSパイプ加工×バフ研磨仕上げ -
SUS薄板（t＝0.1mm）×溶接加工
鉄鋼
最もポピュラーな材質で、自動車や建築物など私たちの身の回りのあらゆるものに使われています。
加工性が高い一方で錆びやすいため、メッキや塗装など表面処理を施して利用することが多いです。
|
分類
|
材質
|
仕様
|
||
|
圧延鋼板
|
SPCC
|
SPCC , SPCC（溶融亜鉛メッキ鋼板） , SECC（電機亜鉛メッキ鋼板）
|
||
|
SPHC
|
SPHC , SPHC-P（酸洗）
|
|||
|
SS400
|
SS400 , 縞鋼板（鉄材、SS400など）
|
|||
-
鉄鋼曲げ加工×塗装仕上げ -
鉄鋼板金加工×組み付け加工 -
鉄鋼角パイプ加工×溶接加工
アルミニウム・銅
鉄と比べ軽量で強度の優れるアルミニウムは、半導体業界や光学機器を中心に利用されています。
熱伝導性が高く耐食性に優れる銅は、電子機器の部品や熱交換器など私たちの生活を支える製品に組み込まれています。
| 分類 | 材質 | 仕様 | ||
|
アルミニウム
|
1000番手（純アルミ）
|
A1050 , A1100
|
||
|
2000番手（ジュラルミン）
|
A2017
|
|||
|
5000番手
|
A5052 , 縞鋼板（A5052）
|
|||
|
6000番手
|
A6061
|
|||
|
銅
|
–
|
無酸素銅（C1020） , タフピッチ銅（C1100）, ベリリウム鋼（C1720） , ネバール黄銅（C4621） , リン青銅（C5191） , クロム銅（JISZ3234 2種相当）
|
||
|
真鍮
|
–
|
真鍮・黄銅（C2720） , 真鍮・黄銅（C2801）
|
||
-
アルミ曲げ加工×エンボス加工 -
アルミ曲げ加工×溶接加工 -
銅エッチング加工
樹脂
樹脂は優れた耐食性と軽量化、防腐性などから薬品を用いる装置のカバーなどに利用されています。
メビーマーケットプレイスでは金属のみならず、樹脂の切断から曲げ・溶接加工まで取り扱っています。
| 分類 | 材質 | 仕様 | 対応色 |
||||
|
汎用プラスチック
|
PET
|
スタンダード
|
透明 , ブラウンスモーク , オレンジ透明
|
||||
|
制電
|
透明 , ブラウンスモーク , オレンジ透明
|
||||||
|
アクリル
|
スタンダード
|
透明 , ブラウンスモーク , ブルースモーク , 白
|
|||||
|
制電
|
透明
|
||||||
|
PVC
|
スタンダード
|
透明 , アイボリー , グレー
|
|||||
|
制電
|
透明 , アイボリー , ブラウンスモーク ,
オレンジ透明 , イエロー透明 |
||||||
|
ABS
|
–
|
自然色 , 黒
|
|||||
|
PP
|
–
|
自然色
|
|||||
|
エンジニアリング
プラスチック |
PC
|
スタンダード
|
透明 , ブラウンスモーク
|
||||
|
制電
|
透明 . ブラウンスモーク
|
||||||
ミスミ会員IDで利用可能
メビーマーケットプレイスを試してみる
表面処理・塗装
メッキやアルマイトを含む表面処理について、ご希望の選択肢がない場合にはチャットにて個別でご相談いただくことも可能です。
塗装について、工法から色までお客さまのご要望に沿った仕様にて対応いたします。
| 分類 | 仕様 | 詳細 |
|
表面処理
|
メッキ処理
|
無電解ニッケルメッキ
電気ニッケルメッキ
溶融亜鉛メッキ
硬質クロムメッキ
クロムメッキ
|
|
クロメート処理
|
三価クロメート（白）
三価クロメート（黒）
光沢クロメート（ユニクロ）
有色クロメート
黒色クロメート
|
|
|
アルマイト処理
|
黒アルマイト（つや有/無）
白アルマイト（つや有/無）
|
|
|
その他
|
四三酸化鉄被膜（黒染め）
パーカー処理（リン酸塩被膜）
|
|
|
塗装
|
塗装
|
色、塗装法、乾燥方法などの詳細指示をご提示ください
|
-
鉄鋼溶接加工×塗装仕上げ -
鉄鋼曲げ加工×黒染め仕上げ
-
ステンレス曲げ加工×塗装仕上げ
サイズ
最薄0.05ｍｍの加工から全長4,000ｍｍ以上の溶接まであらゆるサイズの加工に対応しています。
溶接後の機械加工にも対応可能ですので、まずは見積もり依頼のうえでご相談ください。
|
材質
|
曲げ長さ
|
板厚（曲げ）
|
溶接長さ
|
板厚（溶接）
|
|
ステンレス
|
～4,000mm
|
0.05～30mm
|
制限なし
（荷姿など別途相談）
|
0.1～30mm
|
|
鉄鋼
|
～4,000mm
|
0.05～30mm
|
0.1～30mm
|
|
|
アルミニウム
|
～2,400ｍｍ
|
0.05～30mm
|
0.1～30mm
|
|
|
銅
|
～2,000ｍｍ
|
0.05～30mm
|
0.1～30mm
|
|
|
樹脂
|
～1,200ｍｍ | 1～10mm |
3～100mm
|
製作事例
-

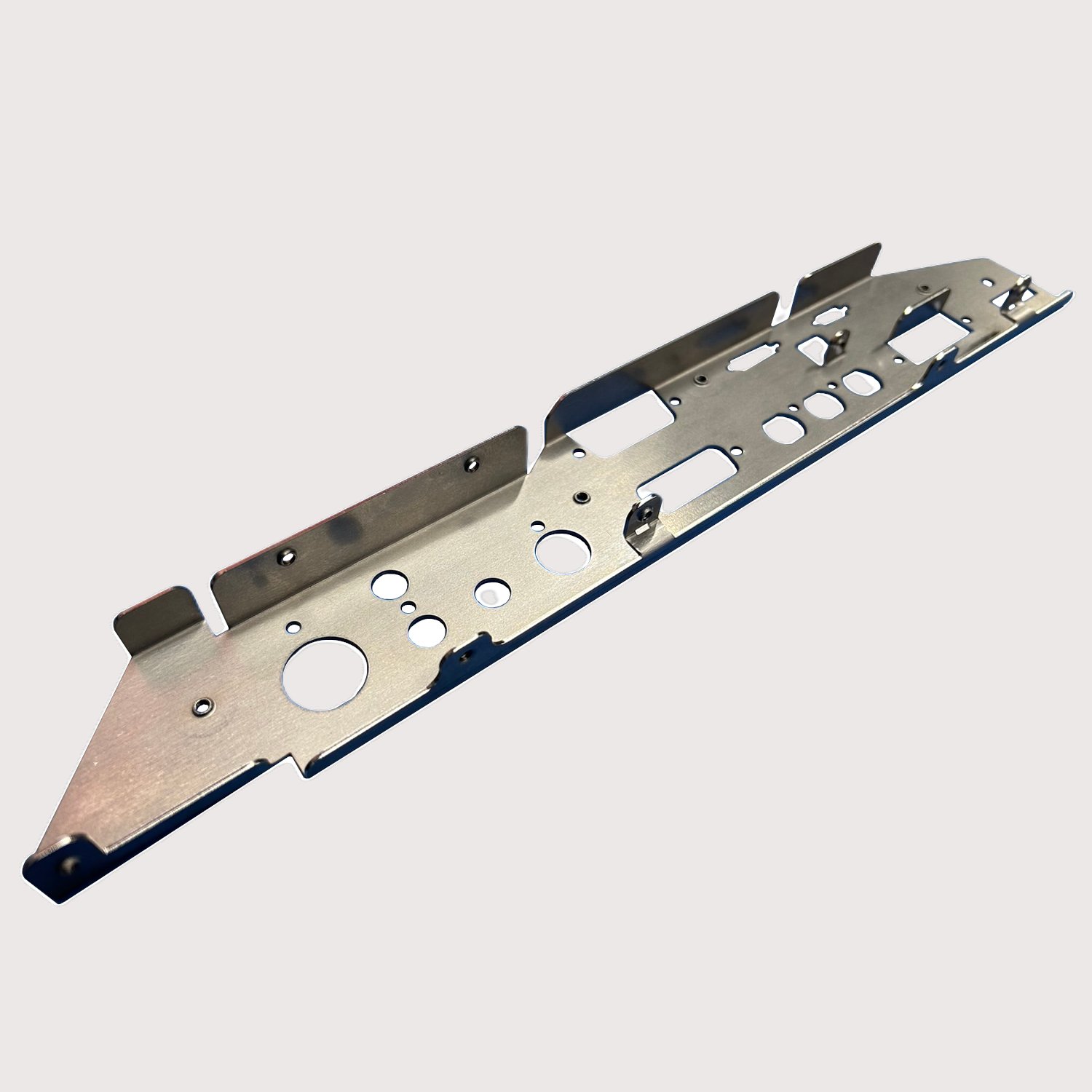

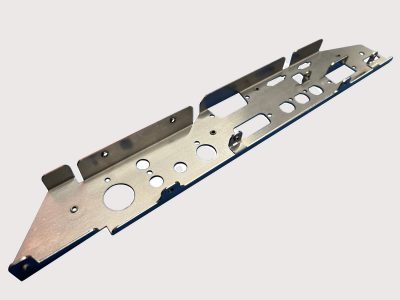

画像を拡大【医療業界向け】ブラケット
材質 SUS430(2B) 数量 10個 サイズ 板厚1t * X310 * Y50 * Z20 mm 工程 板金・酸洗 単価 2,610円/個 出荷日 8日目 -

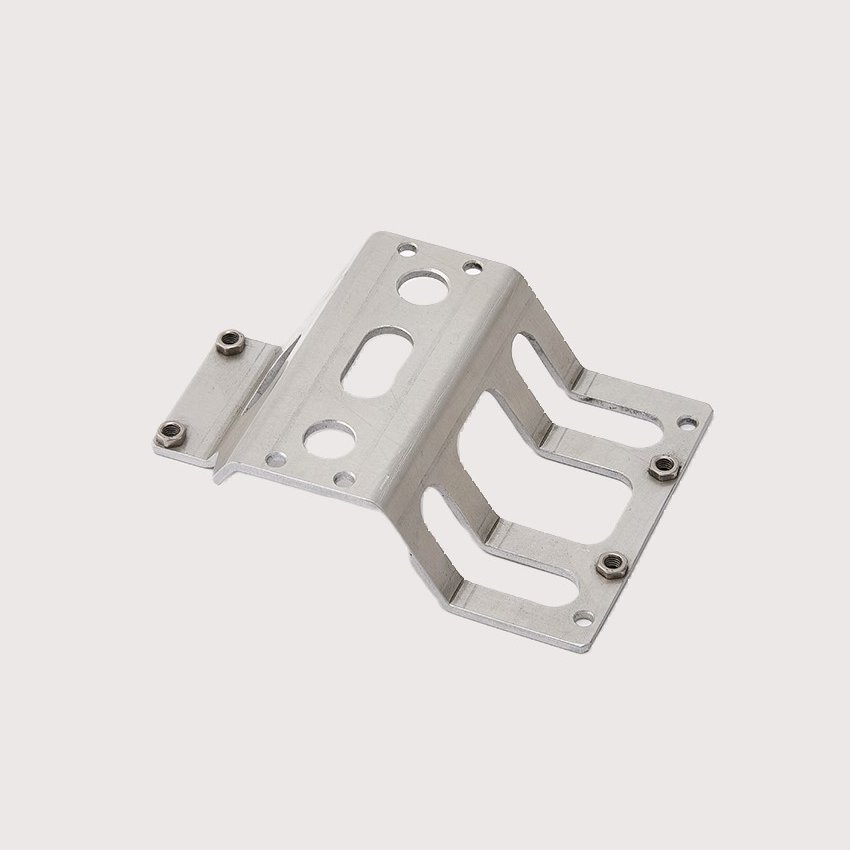

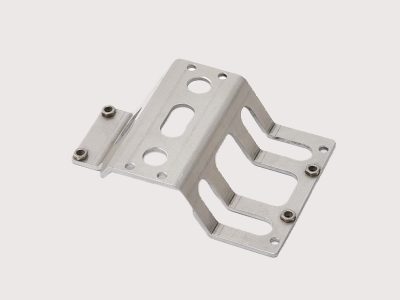

画像を拡大【産業装置業界向け】ブラケット
材質 A5052 数量 1個 サイズ 板厚2t * X150 * Y100 * Z35 mm 工程 板金・カシメナット 単価 12,000円/個 出荷日 7日目 -

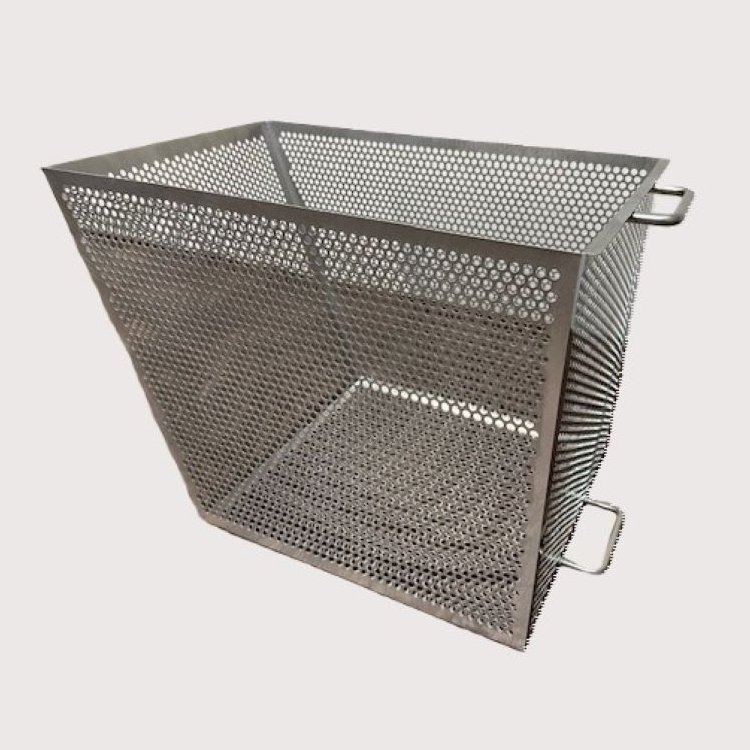

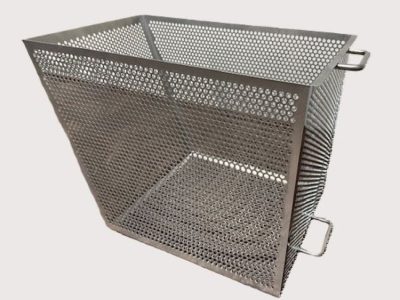

画像を拡大【食品業界向け】バスケット
材質 SUS304（2B） 数量 1個 サイズ 板厚0.8t * X440 * Y300 * Z320 mm 工程 板金・溶接・焼取り（溶接部） 単価 16,000円/個 出荷日 10日目 -
画像を拡大印刷機部品
材質 SECC（電気亜鉛メッキ鋼板） 数量 10個 サイズ 板厚1.6t * X400 * Y600 * Z300 mm 工程 板金 単価 26,300円/個 出荷日 20日目 -

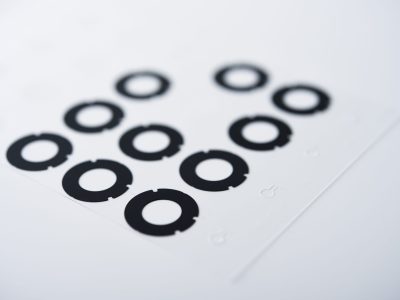

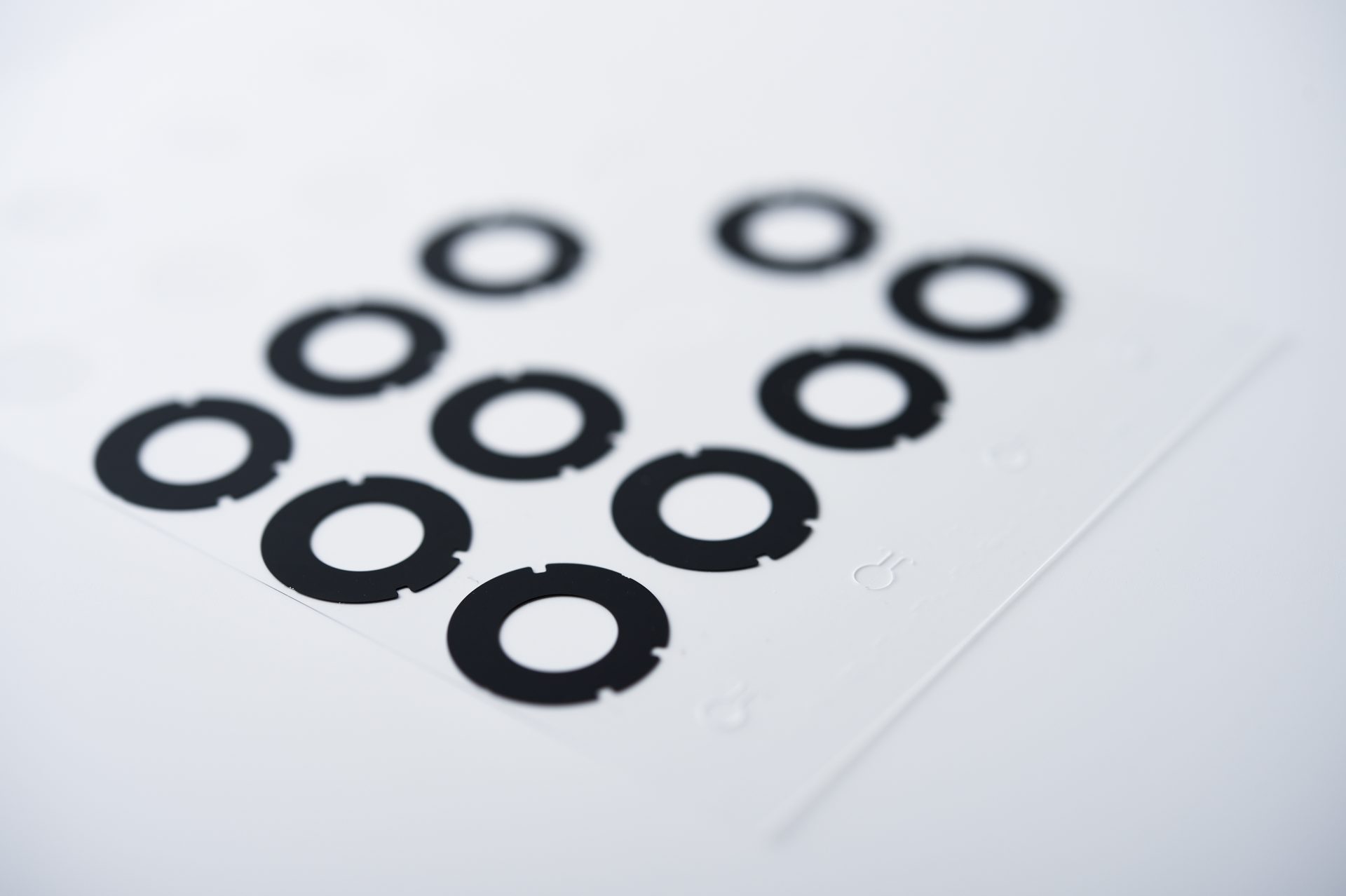

画像を拡大絞り板
材質 SUS304（No.1） 数量 20,000個 サイズ 板厚0.05t * X5 * Y5 * Z1 mm 工程 板金・四三酸化鉄被膜（黒染め） 単価 78円/個 出荷日 30日目 -

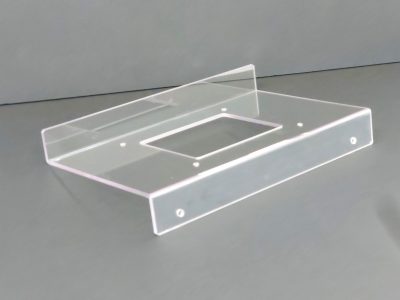

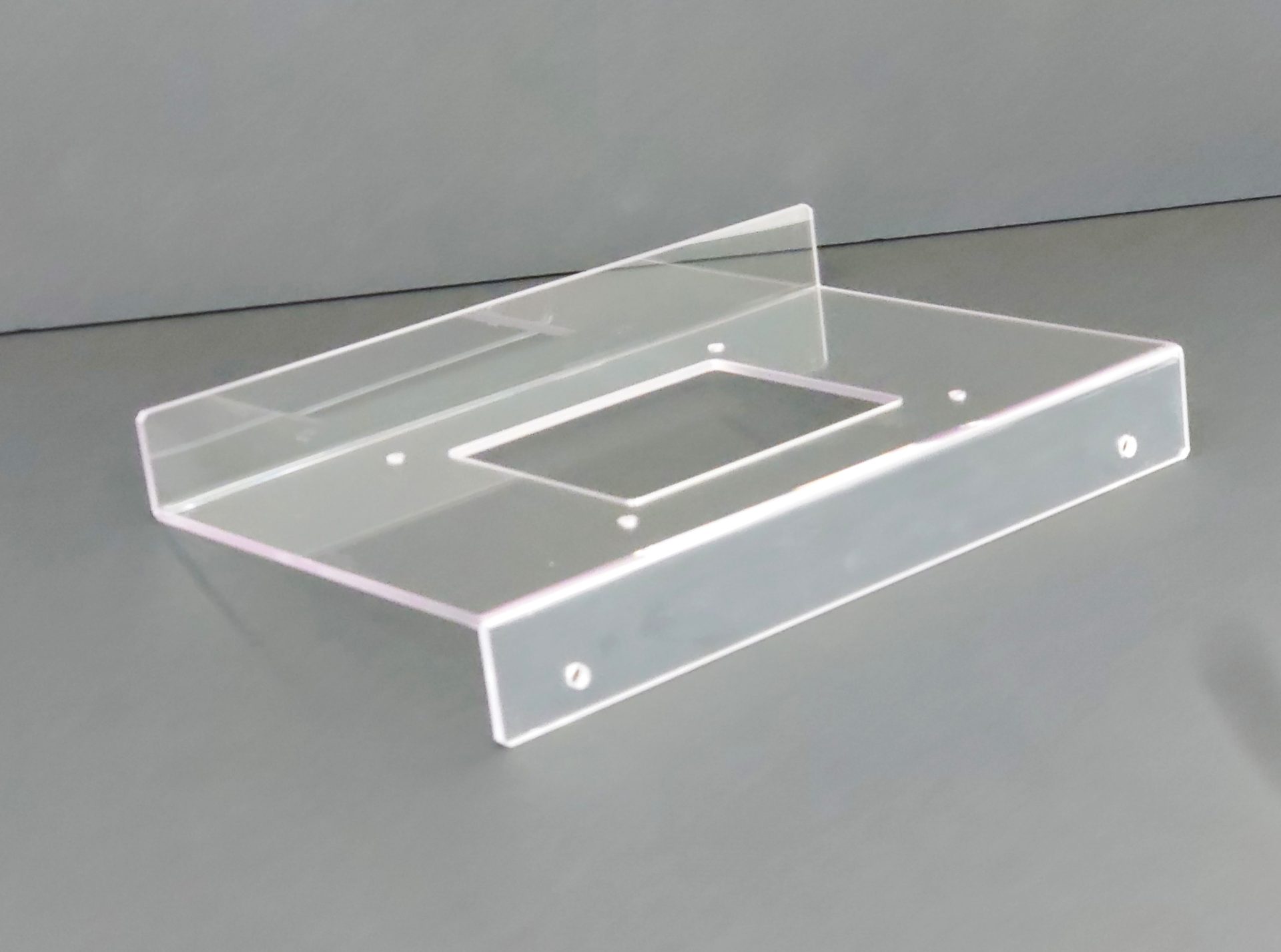

画像を拡大曲げカバー
材質 PET（スタンダード）【透明】 数量 1個 サイズ 板厚3t * X250 * Y150 * Z60 mm 工程 板金 単価 9,000円/個 出荷日 15日目
