架台製作サービス

装置用の精密架台やフレームをはじめ、様々な架台製品の見積取得から手配まで可能です。

ステンレスやアルミ・表面処理などのバリエーションはもちろん、最大12,000㎜の加工などあらゆる架台製作のニーズに対応しています。

meviyマーケットプレイス_架台製作サービス_ファーストビュー右上
  • 納期
    最短1日目出荷
  • 見積回答
    最短15
  • 対応数量
    試作大歓迎!1個~
  • 最大加工サイズ
    全長12,000
  • 加工対応力
    熱処理・溶接後機械加工
  • 見積もりデータ
    2Dデータも利用可能

サービスの特長

meviyマーケットプレイス_架台製作サービス_試作案件

短納期案件や試作案件もお気軽にご相談ください

「今すぐ手配したいのにいつもの加工先が忙しくて頼めない」「1個だけの見積もり・製作依頼は敬遠されてて頼みづらい」

メビーマーケットプレイスでは数量1個から、最短1日目出荷の対応により、架台の手配先でお困りの方のご要望にお応えします。

meviyマーケットプレイス_利用可能データ

3D・2Dデータともに利用可能

従来のように3Dデータでのお見積もりはもちろん、溶接加工品ならではの2Dデータを用いたお見積もりも可能です。

対応しているデータ形式は「ご利用可能な設計データのファイル形式」をご確認ください。
※3Dデータでのお見積もり時には2D図面などでの溶接指示・加工指示が必要です

meviyマーケットプレイス_架台製作サービス_製作事例_産業機械業界向け

産業機械や工作機向けの精密架台の実績も豊富です

メビーマーケットプレイスでは、溶接後の熱処理や機械加工仕上げにも対応しており、各種装置やロボット製作に使用するような精密な架台の実績も豊富です。

加工可能サイズも最大12,000㎜まで対応しておりますので、サイズや精度でお困りの際にはぜひご相談ください。

meviyマーケットプレイス_装置一括手配

電装を含むユニット・装置や装置の組み立てまで対応可能

部品単品の製造だけでなく、組立加工にも対応しております。

組み立て後の納品により、受け入れや組み立てなどの作業負荷軽減が可能です。ユニット単位・装置一式でのご相談・ご注文もお待ちしています。

試作・単品大歓迎
meviyマーケットプレイス_架台製作サービス_試作案件

短納期案件や試作案件もお気軽にご相談ください

「今すぐ手配したいのにいつもの加工先が忙しくて頼めない」「1個だけの見積もり・製作依頼は敬遠されてて頼みづらい」

メビーマーケットプレイスでは数量1個から、最短1日目出荷の対応により、架台の手配先でお困りの方のご要望にお応えします。

ついに開始、2Dデータで見積依頼
meviyマーケットプレイス_利用可能データ

3D・2Dデータともに利用可能

従来のように3Dデータでのお見積もりはもちろん、溶接加工品ならではの2Dデータを用いたお見積もりも可能です。

対応しているデータ形式は「ご利用可能な設計データのファイル形式」をご確認ください。
※3Dデータでのお見積もり時には2D図面などでの溶接指示・加工指示が必要です

精密架台もお任せ
meviyマーケットプレイス_架台製作サービス_製作事例_産業機械業界向け

産業機械や工作機向けの精密架台の実績も豊富です

メビーマーケットプレイスでは、溶接後の熱処理や機械加工仕上げにも対応しており、各種装置やロボット製作に使用するような精密な架台の実績も豊富です。

加工可能サイズも最大12,000㎜まで対応しておりますので、サイズや精度でお困りの際にはぜひご相談ください。

ユニット・装置一式手配可能
meviyマーケットプレイス_装置一括手配

電装を含むユニット・装置や装置の組み立てまで対応可能

部品単品の製造だけでなく、組立加工にも対応しております。

組み立て後の納品により、受け入れや組み立てなどの作業負荷軽減が可能です。ユニット単位・装置一式でのご相談・ご注文もお待ちしています。

架台とは?

メビーマーケットプレイスでは、製缶品の中でもフレーム(骨格)構造の製品を「架台」として定義しています。

meviyマーケットプレイス_架台製作サービス_架台の解説

材質

ステンレス

錆びにくい、耐熱性に優れるという特性から食品、医療業界を中心に用いられる材質です。
汎用的なSUS304から高機能のSUS316、溶接加工のしやすいSUS430までを取り扱っています。
分類
材質
仕様
オーステナイト系
SUS304
SUS304 , SUS304L
SUS316
SUS316 , SUS316L
フェライト系
SUS430
SUS430
マルテンサイト系
SUS410
SUS410S



鉄鋼

最もポピュラーな材質で、自動車や建築物など私たちの身の回りのあらゆるものに使われています。
通常のSS材から溶接特化のSM材、炭素鋼のSC材の溶接まで幅広く対応いたします。
分類
材質
仕様
圧延鋼板
SS(一般構造用圧延鋼板)
SS400
SM(溶接構造用圧延鋼板)
SM400
SB(ボイラ及び圧力容器用炭素鋼鋼板)
SB410
SC(機械構造用炭素鋼)
S45C
メッキ鋼板
ZAM(溶融亜鉛メッキ鋼板)
ZAM材

アルミニウム

鉄と比べ軽量で強度の優れるアルミニウムは、半導体業界や光学機器を中心に利用されています。
熱伝導率が高く溶接が難しい材質ですが、メビーマーケットプレイスではアルミニウムの溶接や機械加工にも対応しております。
分類 材質 仕様
アルミニウム
5000番手
A5052(5056や5083の丸棒やパイプの対応も可)
6000番手
A6063

表面処理・塗装

表面処理は、ご希望の選択肢がない場合にはチャットにて個別でご相談いただくことも可能です。
塗装は、工法から色までご要望に沿った仕様にて対応いたします。
分類 仕様 詳細
表面処理
メッキ処理
無電解ニッケルメッキ
溶融亜鉛メッキ
アルマイト処理
黒アルマイト
白アルマイト
その他
四三酸化鉄被膜(黒染め)
塗装
塗装
色、塗装法、乾燥方法などの詳細指示をご提示願います



サイズ

機械加工の対応サイズは最大12,000㎜!溶接後の熱処理にも対応しており、高精度品の対応も可能です。
製缶加工案件をお持ちの方は、まずはお気軽に見積もり・ご相談いただければと思います。
材質
溶接長さ
溶接(板厚)
機械加工(溶接後)
機械加工サイズ
ステンレス
制限なし
(荷姿など別途相談)
7mm~
最大:4,000mm
(500mm未満も対応)
鉄鋼
7mm~
最大:12,000mm
(500mm未満も対応)
アルミニウム
7mm~
最大:4,000mm
(500mm未満も対応)

製作事例

  • meviyマーケットプレイス_架台製作サービス_製作事例_フレーム

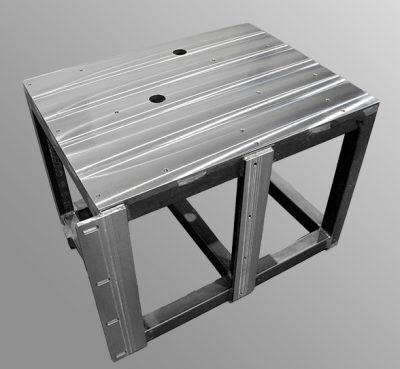

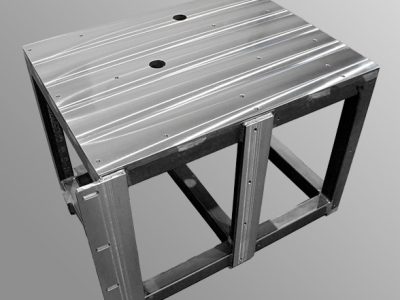

    【産業機械業界向け】フレーム

    材質SS400
    数量1個
    サイズ板厚19t * X600 * Y800 * Z800 mm
    工程溶接、機械加工仕上げ
    単価170,000円/個
    出荷日20日目

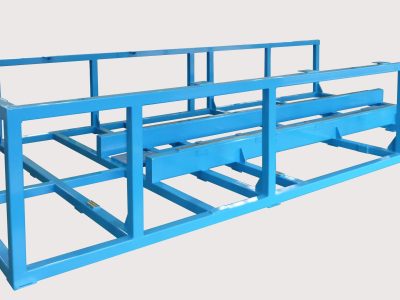

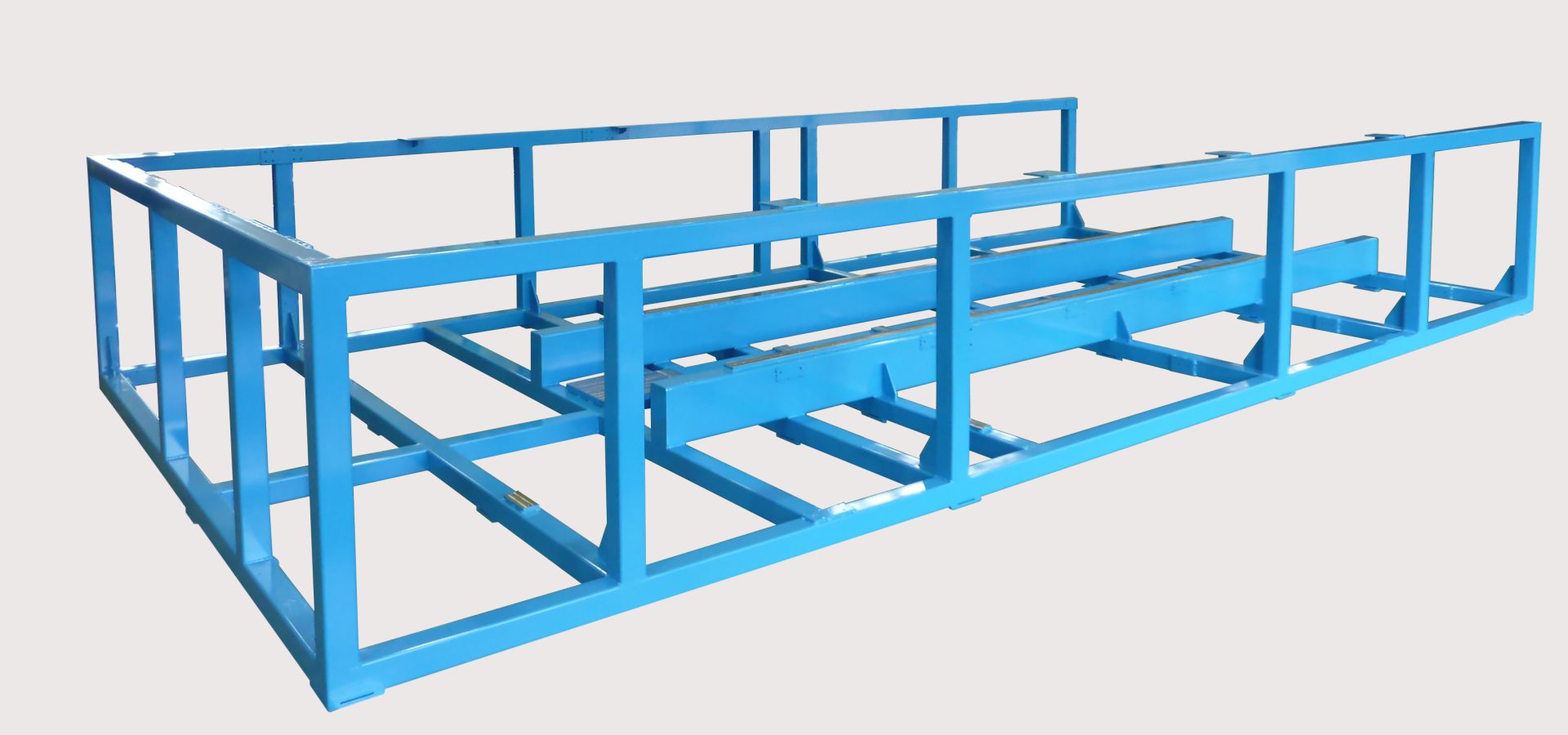

  • meviyマーケットプレイス_架台製作サービス_製作事例_産業装置業界向け

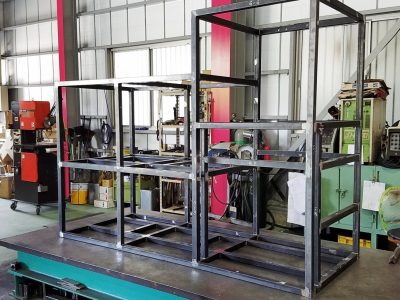

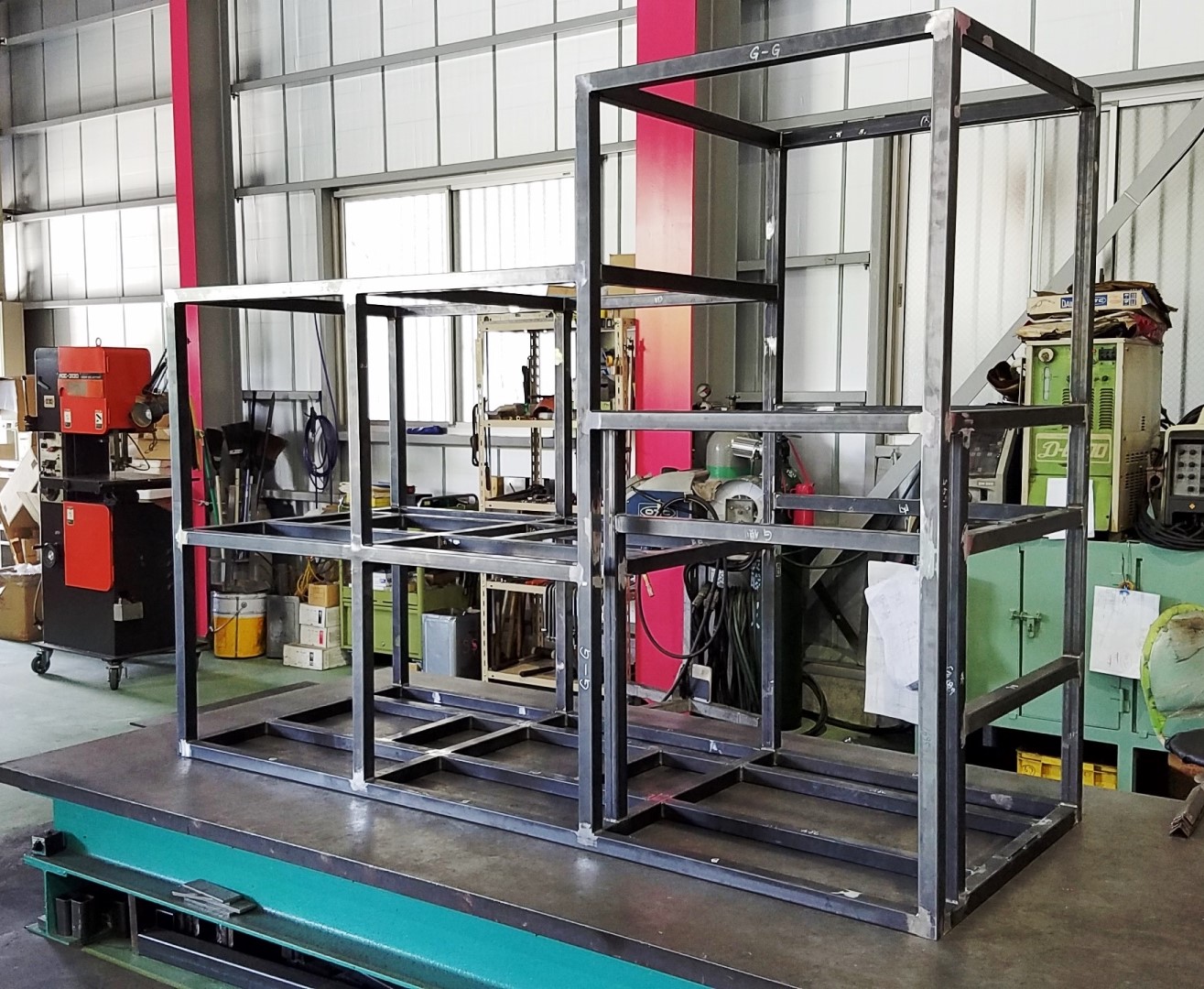

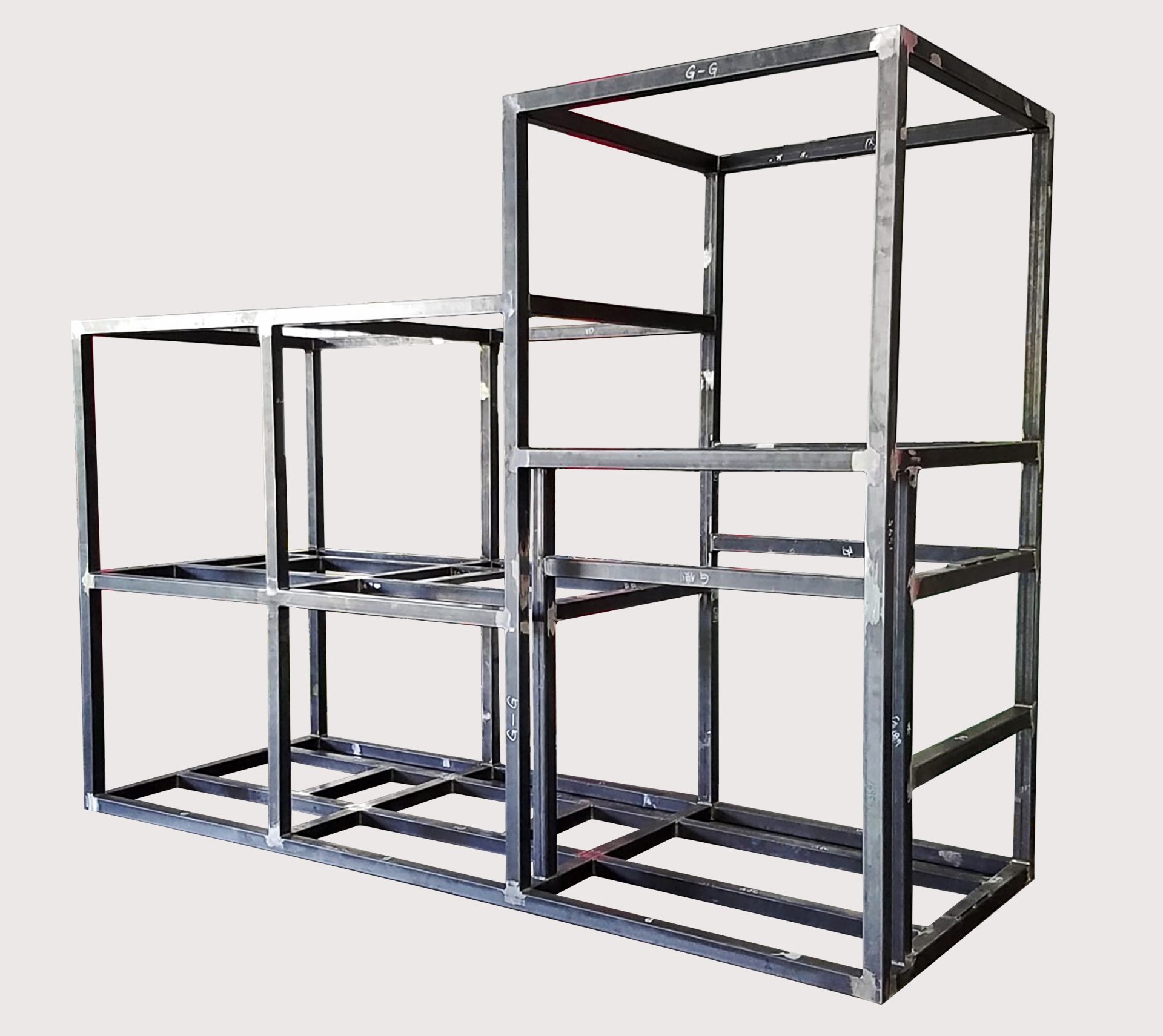

    【産業装置業界向け】架台

    材質SS400
    数量1個
    サイズ板厚3.2t * X2,000 * Y800 * Z2,000 mm
    工程溶接
    単価230,000円/個
    出荷日15日目
  • meviyマーケットプレイス_架台製作サービス_製作事例_産業機械業界向け

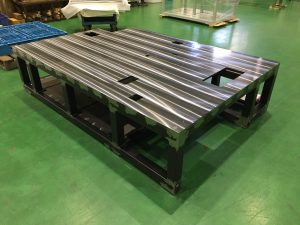

    【産業機械業界向け】架台

    材質SS400
    数量1個
    サイズ板厚70t * X2,300 * Y1,600 * Z600 mm
    工程溶接、機械加工仕上げ
    単価550,000円/個
    出荷日30日目
