注型サービス
注型サービスは、金型を用いずシリコン型やアクリル型にて複製品を製作。
従来の試作金型に比べて圧倒的な低コストと、最短3日目出荷の短納期を実現します。
-
納期最短3日目出荷
-
一体製作可能サイズ2.4mまでは分割なし
-
コストメリットが抜群の
最適数量2～20個（小ロット） -
オンラインでも
しっかりすり合わせ仕上げレベルの選択 -
豊富な加工オプションシボ・塗装・印刷・蒸着など
-
多様な注型バリエーション3色注型・
ナイロン注型も
サービスの特長
シリコン型で安価・スピーディに複製品を製作！
注型サービスでは、まず3Dプリンター品や切削加工品、現物をマスターモデルとしてシリコン型を製作します。その後、マスターモデルを取り除きウレタンベースのABSライクやPPライク、ウレタンゴムなどの材料をシリコン型に注ぎ込むことで、1つのシリコン型から20個程度までの複製品を製作することができます。
小ロットを安価に製作でき、かつ最短3日目出荷も実現し短納期ニーズにもお応えします。
-
小ロットの最終製品適用 -

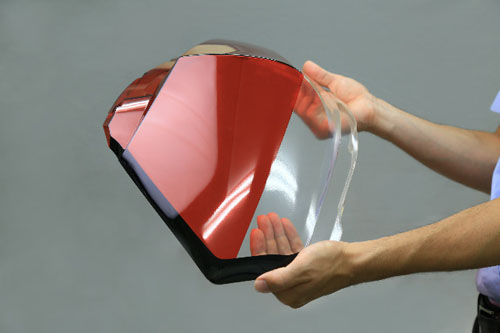

最大サイズ2,400mmまで分割なし -

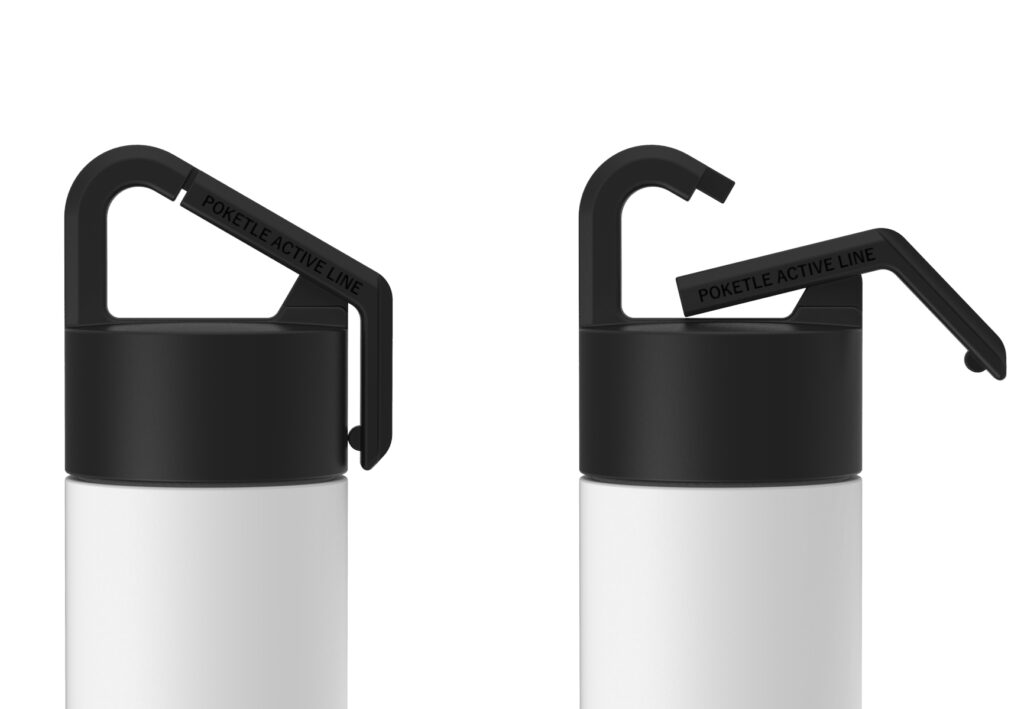

アンダーカットも一体再現
品質の決め手は「仕上げレベル」
注型ではマスターモデルの仕上がり具合がシリコン型にそのまま転写するため、マスターモデルの品質が注型品の品質の決め手になります。
各パートナーのサービスページに仕上げレベルのイメージ画像を掲載していますので、ご要望に合った「仕上げレベル」をチャットで製造パートナーにお伝えください。
-
調色指示 -

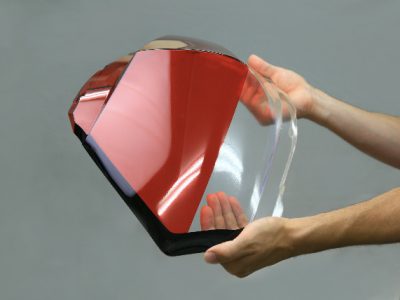

透明仕上げ -
インサートナット/カラー -
塗装＋印刷 -
スモーク塗装 -
蒸着＋レーザー
-
硬質ウレタン（ABSライク） -
軟質ウレタン（左） / シリコンゴム（右） -
軟質人肌ゲル（左） / 軟質ウレタン（右） -
2色注型（硬質ウレタン＋軟質ウレタン） -
3色注型（透明・赤・黒） -

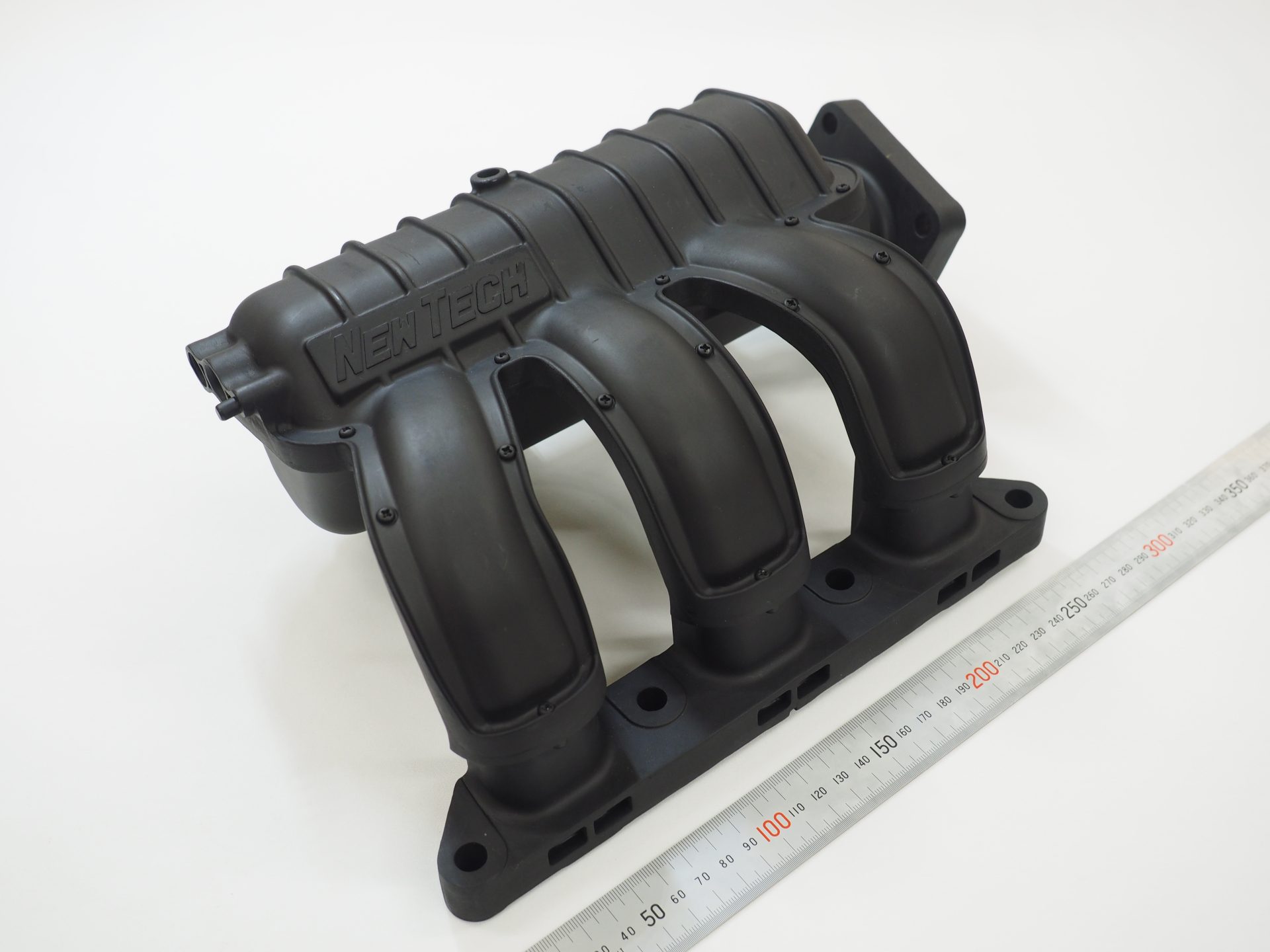

ナイロン注型（PA6-GF30％）
シリコン型で安価・スピーディに複製品を製作！
注型サービスでは、まず3Dプリンター品や切削加工品、現物をマスターモデルとしてシリコン型を製作します。その後、マスターモデルを取り除きウレタンベースのABSライクやPPライク、ウレタンゴムなどの材料をシリコン型に注ぎ込むことで、1つのシリコン型から20個程度までの複製品を製作することができます。
小ロットを安価に製作でき、かつ最短3日目出荷も実現し短納期ニーズにもお応えします。
-
小ロットの最終製品適用
-
最大サイズ2,400mmまで分割なし
-

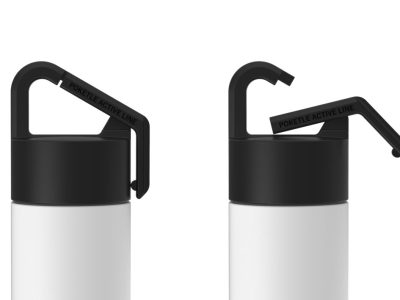

アンダーカットも一体再現
品質の決め手は「仕上げレベル」
注型ではマスターモデルの仕上がり具合がシリコン型にそのまま転写するため、マスターモデルの品質が注型品の品質の決め手になります。
各パートナーのサービスページに仕上げレベルのイメージ画像を掲載していますので、ご要望に合った「仕上げレベル」をチャットで製造パートナーにお伝えください。
-
調色指示
-
透明仕上げ
-
インサートナット/カラー
-
塗装＋印刷
-
スモーク塗装
-
蒸着＋レーザー
-
硬質ウレタン（ABSライク）
-
軟質ウレタン（左） / シリコンゴム（右）
-
軟質人肌ゲル（左） / 軟質ウレタン（右）
-
2色注型（硬質ウレタン＋軟質ウレタン）
-
3色注型（透明・赤・黒）
-
ナイロン注型（PA6-GF30％）
製造プロセス
注型サービスでは、まずシリコン型を製作し、そこに材料を流し込むことで複製品を製作します。
シリコン型では材料に、ウレタンがベースのABSライクやPPライクなどの硬質材や、ウレタンゴムなどの軟質材を使用して、1つのシリコン型からは20個程度までの複製品を製作することができます。シリコンゴムを材料とする場合はアクリル型を用いて複製しますが、アクリル型の場合は100個程度の複製品を製作することが可能です。
-
①マスターモデル作成 -
②型枠にマスターモデルを
セットしシリコン投入 -
③シリコン硬化後に型割り -
④マスターモデルを取り出し
シリコン型完成 -
⑤攪拌材料をシリコン型に投入 -
⑥材料投入後、恒温槽で硬化 -
⑦硬化後、シリコン型から脱型 -
⑧仕上げ・完成
使いどころ
注型は、一つのシリコン型から20個程度の複製品を製作することができるため、射出成形など他の加工方法と小ロット（10~20個）で比較した場合、圧倒的なコストパフォーマンスを発揮します。テストマーケティングとしての早期市場投入や限定生産などの「最終製品」への適用が拡大しています。
また、他の加工方法では分割・貼り合わせでの製作になってしまう1,000mmを越えるような「大型のサイズ部品」を一体モノ（分割なし）で製作することができます（最大2,400mmまで対応）。分割・貼り合わせでの製作では都合の悪い評価試験や、機能部品の設計検証をしたいシーンには最適です。
シリコン型のため多少の無理抜きや、入れ子・置き駒をセットした注型の対応も可能なので、切削加工では貼り合わせになってしまう爪形状などの「アンダーカット形状も一体再現」することができます。
-
小ロットの最終製品適用
-
最大サイズ2,400mmまで分割なし
-
アンダーカットも一体再現
ミスミ会員IDで利用可能
メビーマーケットプレイスを試してみる
仕上げレベルの選択
注型サービスでは「仕上げレベル」を製造パートナーとすり合わせることが品質の決め手になります。
メビーマーケットプレイスでは、以下のステップでパートナーとすり合わせることが可能です。
STEP01見積もり依頼
設計データをアップロードし、製品要件のフォームに沿って材質や色などを選択します。
注型では「仕上げレベル」という項目がありますので、仕上げレベルのご要望がある場合、「指定あり【チャットにて指示必須】」を選択します。公差情報や細かい指示がある場合は図面やファイルをアップロードしてパートナーと共有することができます。
すべての項目を入力し「パートナー選択へ」ボタンをクリックすると、製品要件にマッチしたパートナーが表示されます。
STEP02パートナーページに遷移する
パートナー選択画面にて、見積依頼先のパートナーの”詳細”ボタンを押下しパートナーページに遷移したのち、「注型」タブを押下して注型のサービスページを表示します。
STEP03「仕上げレベル」を検討する
注型のサービスページで”詳細画像”をクリックすることで詳細画像が拡大表示されます。詳細画像に記載の「仕上げレベル」から、ご要望にあった内容を検討します。
各パートナーによって指示できる「仕上げレベル」が異なりますので、複数見積もりの際には各パートナーにそれぞれご確認ください。
STEP04見積依頼を送信後、チャットを起動する
仕上げレベルが決まったら「見積依頼を送信」を押下します。見積依頼送信後は、プロジェクトTOP画面に遷移しますので、”チャットボタン”をクリックしてチャット画面を開きます。
STEP05「仕上げレベル」を指示
ステップ3で検討した「仕上げレベル」を、”チャット画面”からパートナーへご指示ください。
サイズ
| 材質分類 | 材質 | 最大可能サイズ |
| エンジニアリング プラスチック |
PA6 | 800 * 800 * 350 mm |
| PA6-GF15% | 800 * 800 * 350 mm | |
| PA6-GF30% | 800 * 800 * 350 mm | |
| PA6-CF10% | 800 * 800 * 350 mm | |
| PA6-CF15% | 800 * 800 * 350 mm | |
| 硬質ウレタン | 硬質ウレタン（ABSライク） | 2,400 * 1100 * 900 mm |
| 硬質ウレタン（PPライク） | 2,400 * 1100 * 900 mm | |
| 硬質ウレタン（透明グレード） | 1,000 * 500 * 500 mm | |
| 硬質ウレタン（難燃グレード） | 1,000 * 500 * 500 mm | |
| 硬質ウレタン（耐熱グレード） | 1,000 * 500 * 500 mm | |
| 硬質ウレタン（耐衝撃・耐熱グレード） | 600 * 600 * 500 mm | |
| 硬質エポキシ | 硬質エポキシ（透明グレード） | 1,000 * 500 * 500 mm |
| 軟質ウレタン | 軟質ウレタン（ショアA硬度20度相当） | 1,000 * 500 * 300 mm |
| 軟質ウレタン（ショアA硬度30度相当） | 1,000 * 500 * 500 mm | |
| 軟質ウレタン（ショアA硬度40度相当） | 1,000 * 500 * 500 mm | |
| 軟質ウレタン（ショアA硬度50度相当） | 1,000 * 500 * 500 mm | |
| 軟質ウレタン（ショアA硬度60度相当） | 1,000 * 500 * 500 mm | |
| 軟質ウレタン（ショアA硬度70度相当） | 1,000 * 500 * 500 mm | |
| 軟質ウレタン（ショアA硬度80度相当） | 1,000 * 500 * 500 mm | |
| 軟質ウレタン（ショアA硬度90度相当） | 1,000 * 500 * 500 mm | |
| 軟質シリコン | 軟質シリコン（ショアA硬度30度相当） | 300 * 300 * 50 mm |
| 軟質シリコン（ショアA硬度40度相当） | 500 * 500 * 300 mm | |
| 軟質シリコン（ショアA硬度60度相当） | 500 * 500 * 300 mm | |
| 軟質シリコン（ショアA硬度70度相当） | 300 * 300 * 50 mm | |
| 軟質人肌ゲル | 軟質人肌ゲル（ショアA硬度0度相当） | 600 * 600 * 500 mm |
| 軟質人肌ゲル（ショアA硬度5度相当） | 600 * 600 * 500 mm | |
| 軟質人肌ゲル（ショアA硬度15度相当） | 600 * 600 * 500 mm |
※加工形状や材料によって造形可能サイズは異なりますので、パートナーへご相談ください。
製作事例
-

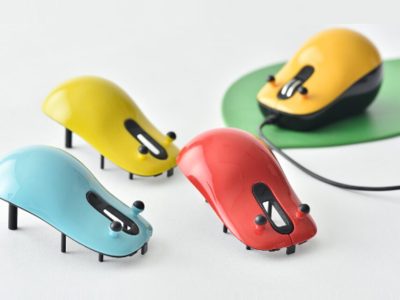

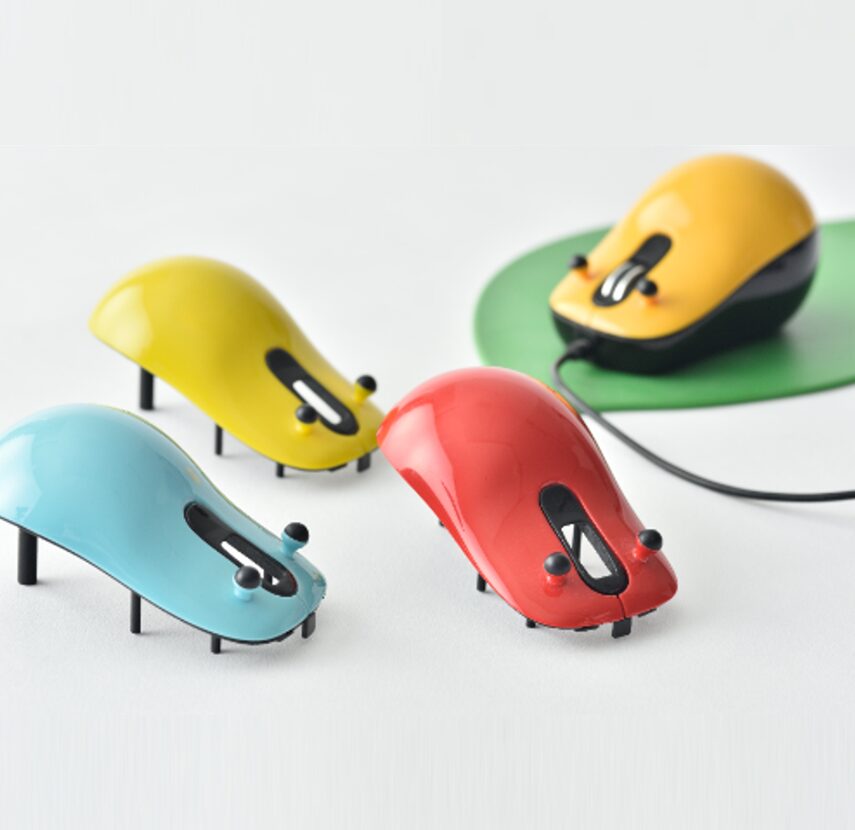

パソコン用マウス
材質 硬質ウレタン（ABSライク） 数量 20個 サイズ 95 * 65 * 40 mm 工程 マスターは光造形、
仕上げレベル「光沢」単価 7,800円/個（シリコン型費込み） 出荷日 7日目 -

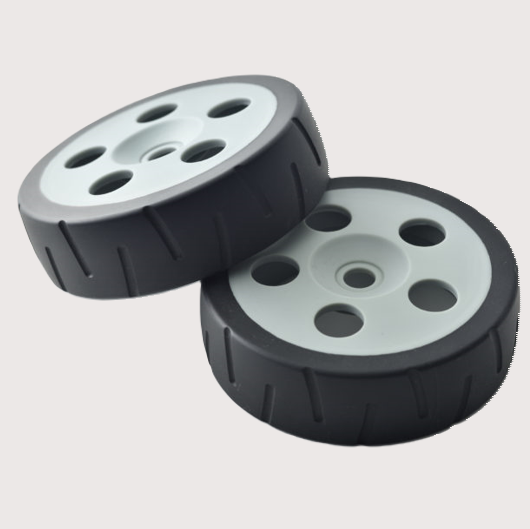

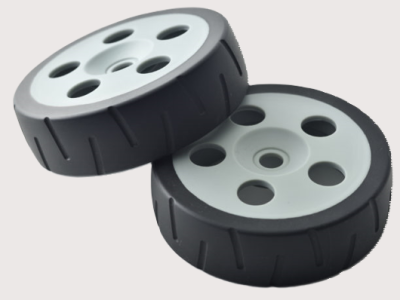

ロボット用タイヤ（2色成形）
材質 軟質ウレタン（ショアA硬度60度相当） 数量 20個 サイズ 87 * 87 * 30 mm 工程 マスターは光造形、
仕上げレベル「マット」単価 6,500円/個（シリコン型費込み） 出荷日 7日目 -

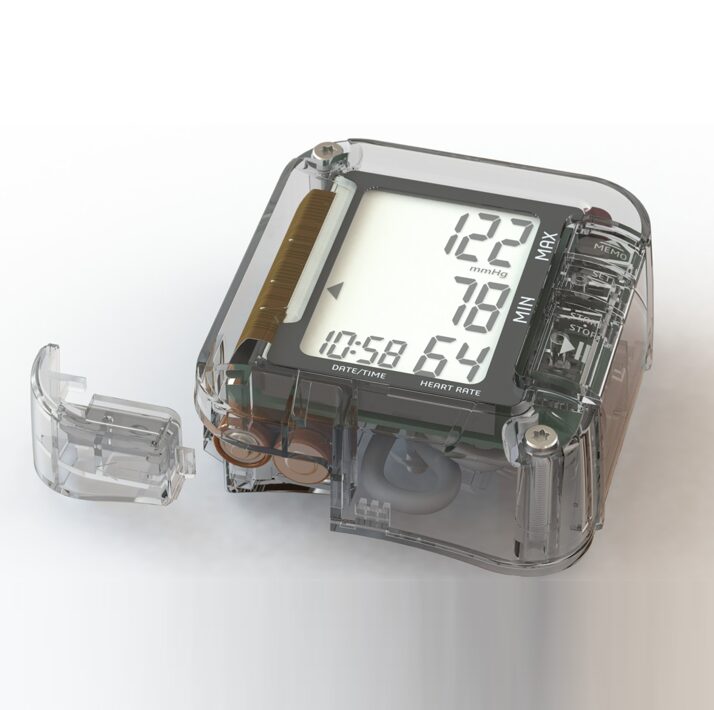

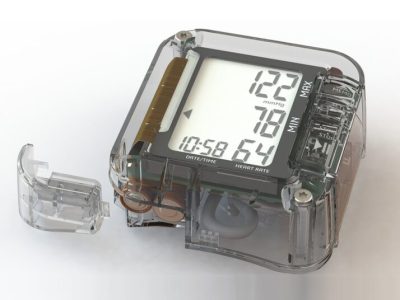

血圧計（5部品構成）
材質 硬質ウレタン（透明グレード） 数量 5部品＊各20個 サイズ 78 * 80 * 35 mm（最大サイズ） 工程 マスターは光造形、
仕上げレベル「透明C」単価 5部品一式20,000円/個
(シリコン型費込み)出荷日 10日目
